1390e
| Batterietechnologie | Lithium-Ionen |
| Batteriespannungsklasse | 96 V |
| Batteriekapazität | 14,1 kWh |
| Batteriegewicht | 153 kg |
| Onboard Ladeleistung (max.) | 3 kW |
| Ladezeit (0-100%) | 4,7 - 6 h |
| Ladezeit (20-80%) | 2,9 h |
| Laufzeit bis zu | 2,5 h |
| Batterietechnologie | Lithium-Ionen |
| Batteriespannungsklasse | 96 V |
| Batteriekapazität | 18,0 kWh |
| Batteriegewicht | 186 kg |
| Onboard Ladeleistung (max.) | 6 kW |
| Ladezeit (0-100%) | 3,2 - 7,5 h |
| Ladezeit (20-80%) | 1,8 h |
| Laufzeit bis zu | 3,5 h |
| Batterietechnologie | Lithium-Ionen |
| Batteriespannungsklasse | 96 V |
| Batteriekapazität | 28,0 kWh |
| Batteriegewicht | 244 kg |
| Onboard Ladeleistung (max.) | 6 kW |
| Ladezeit (0-100%) | 5,5 - 11,5 h |
| Ladezeit (20-80%) | 2,7 h |
| Laufzeit bis zu | 5,3 h |
| Motor Fahrantrieb (ECE R085) | 33,1 kW |
| Motor Arbeitshydraulik (ECE R085) | 21,2 kW |
| Betriebsspannung | 12 V |
| Betriebsgewicht | 2.700 - 3.200 kg |
| Reißkraft (max.) | 2.158 - 3.492 daN |
| Hubkraft (max.) | 2.448 - 3.592 daN |
| Kipplast mit Schaufel - Maschine gerade, Hubgerüst horizontal | 1.670 - 2.280 kg |
| Kipplast mit Schaufel - Maschine geknickt, Hubgerüst horizontal | 1.410 - 2.020 kg |
| Kipplast mit Schaufel - Maschine gerade, Hubgerüst unterste Position | 2.470 - 3.560 kg |
| Kipplast mit Schaufel - Maschine geknickt, Hubgerüst unterste Position | 2.090 - 3.130 kg |
| Kipplast mit Palettengabel - Maschine gerade, Hubgerüst horizontal | 1.370 - 1.870 kg |
| Kipplast mit Palettengabel - Maschine geknickt, Hubgerüst horizontal | 1.160 - 1.660 kg |
| Kipplast mit Palettengabel - Maschine gerade, Transportstellung | 1.610 - 2.260 kg |
| Kipplast mit Palettengabel - Maschine geknickt, Transportstellung | 1.370 - 2.000 kg |
| Fahrerstand | FSD (eps, Kabine) |
| Tankinhalt Hydrauliköl | 30 l |
| Antriebsart | elektrisch |
| Fahrantrieb | Gelenkwelle |
| Fahrstufen | 2 |
| Achse | PA940 |
| Fahrgeschwindigkeit Standard | 0-15 km/h |
| Fahrgeschwindigkeit Option 1 | 0-20 km/h |
| Fahrgeschwindigkeit Option 2 | 0-25 km/h |
| Betriebsbremse | Lamellenbremse an der Vorderachse über Gelenkwelle auf Hinterachse wirkend |
| Parkbremse | Elektrische Parkbremse mit Hill-hold Funktion |
| Differentialsperre | 100% VA + HA (Option) |
| Arbeitshydraulik Fördermenge (max.) | 44 l/min |
| Arbeitshydraulik Arbeitsdruck (max.) | 210 bar |
| Kinematik Typ | P (PZ) |
| Hubzylinder | 2 |
| Kippzylinder | 1 |
| Schnellwechselsystem | hydraulisch |
| Lenkungsart | Hydraulische Knick-Pendellenkung |
| Lenkzylinder | 1 |
| Pendelwinkel | ± 8 Grad |
| Gemittelter Schallleistungspegel LwA (Fahrerschutzdach) | 83,9 dB(A) |
| Garantierter Schallleistungspegel LwA (Fahrerschutzdach) | 85 dB(A) |
| Angegebener Schalldruckpegel LpA (Fahrerschutzdach) | 60 dB(A) |
| Gemittelter Schallleistungspegel LwA (Kabine) | 83,9 dB(A) |
| Garantierter Schallleistungspegel LwA (Kabine) | 85 dB(A) |
| Angegebener Schalldruckpegel LpA (Kabine) | 64 dB(A) |
|
FSD = Fahrerschutzdach Kipplastberechnung nach ISO 14397 *Die Ladezeit hängt von den unterschiedlichen Lademöglichkeiten ab. Onboard Ladegerät 3 kW (Standard), mit zusätzlichem Onboard Ladegerät insgesamt 6 kW (Option). Es stehen folgende Ladestecker zur Verfügung: 230 V / 10 A Schuko, 230 V / 16 A CEE (blau, 3-polig), 400 V / 16 A CEE (rot, Drehstrom, 5-polig), 400 V / 16 A (Typ 2 Stecker Wallbox, IEC 62196) und weitere Adapter Stecker. **Die Laufzeiten der Batterie sind von den jeweiligen Einsatzbedingungen, der Arbeitsaufgabe und der Fahrweise abhängig. Das kann dazu führen, dass auch eine längere Laufzeit erreicht werden kann. Die angegebenen Laufzeiten können im Extremfall aber auch unterschritten werden. Die angegebenen Laufzeiten beziehen sich auf ununterbrochenen Betrieb und Arbeiten mit der Maschine. |
Wenn Sie Kipplasten und Hubkräfte von verschiedenen Herstellern miteinander vergleichen, achten Sie darauf, dass diese gemäß der Norm ISO 14397-1 und 2 ermittelt wurden!
Allgemeine Hinweise
Achtung: Die Kipplast verändert sich durch die verschiedenen Ausstattungsmerkmale einer Maschine (wie z. B. Fahrerstand / Kabine, Heckgewicht, Motor, Reifen, etc.). Das Eigengewicht der unterschiedlichen Anbaugeräte spielt hier natürlich ebenfalls eine Rolle.
Wichtig zu beachten

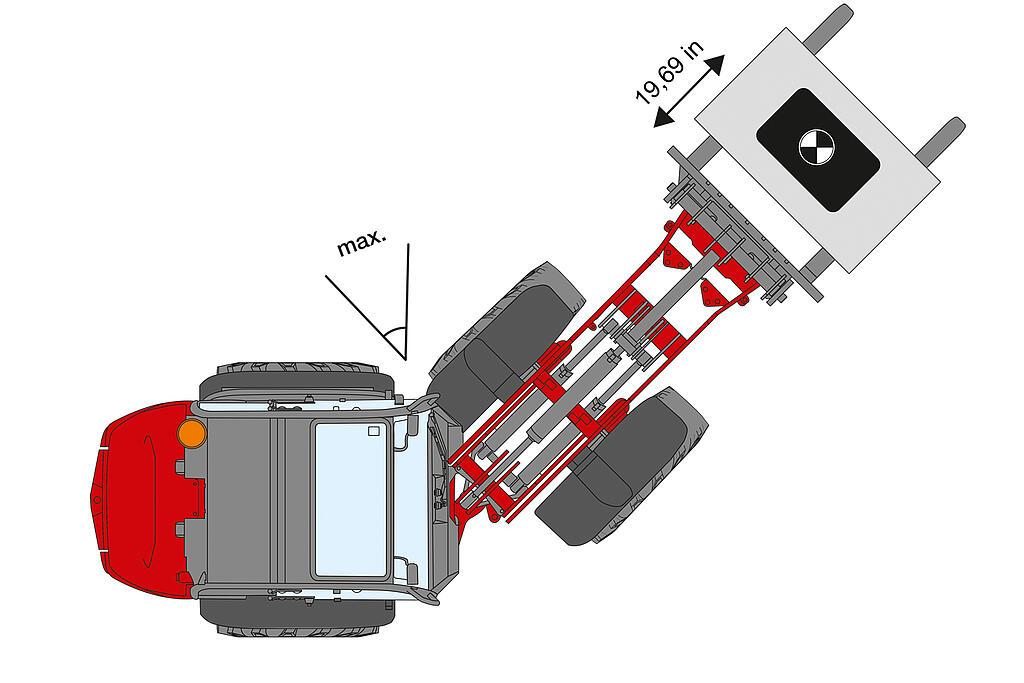

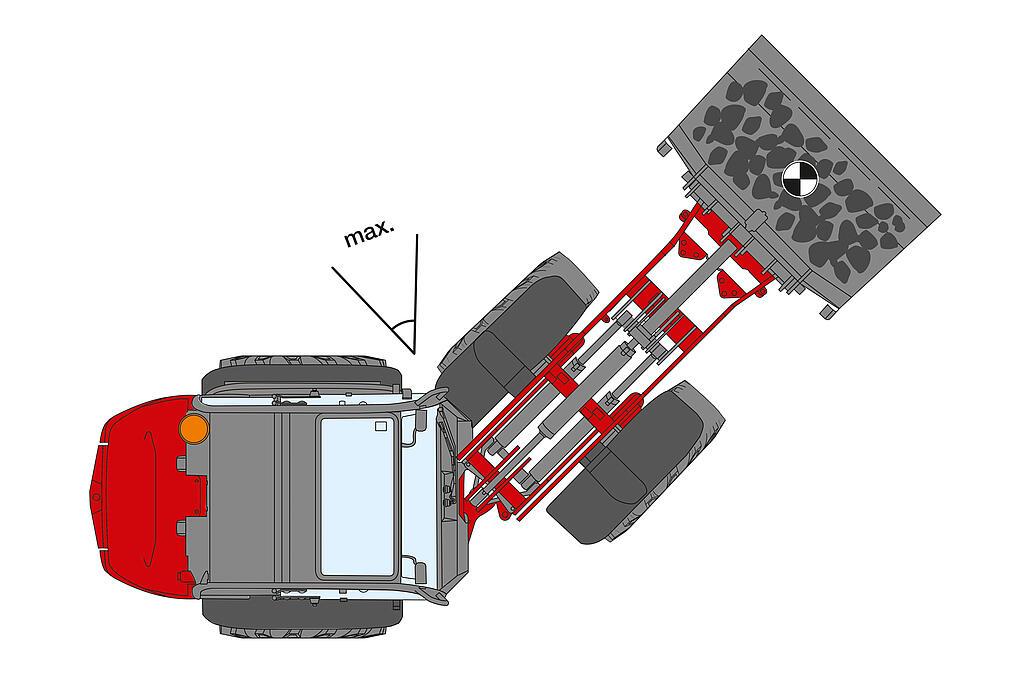

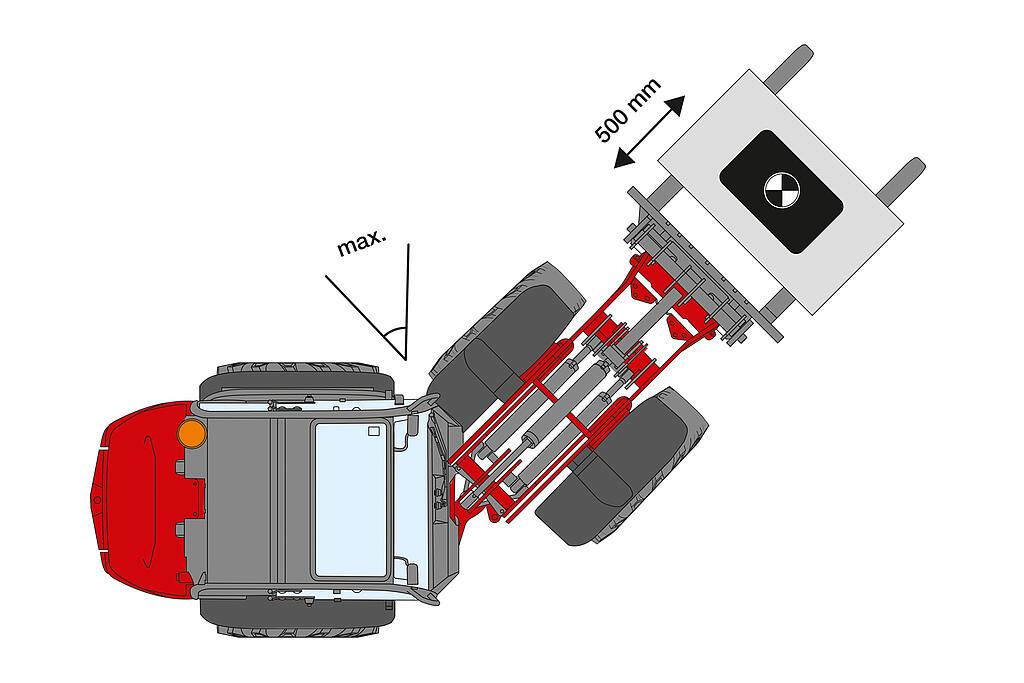

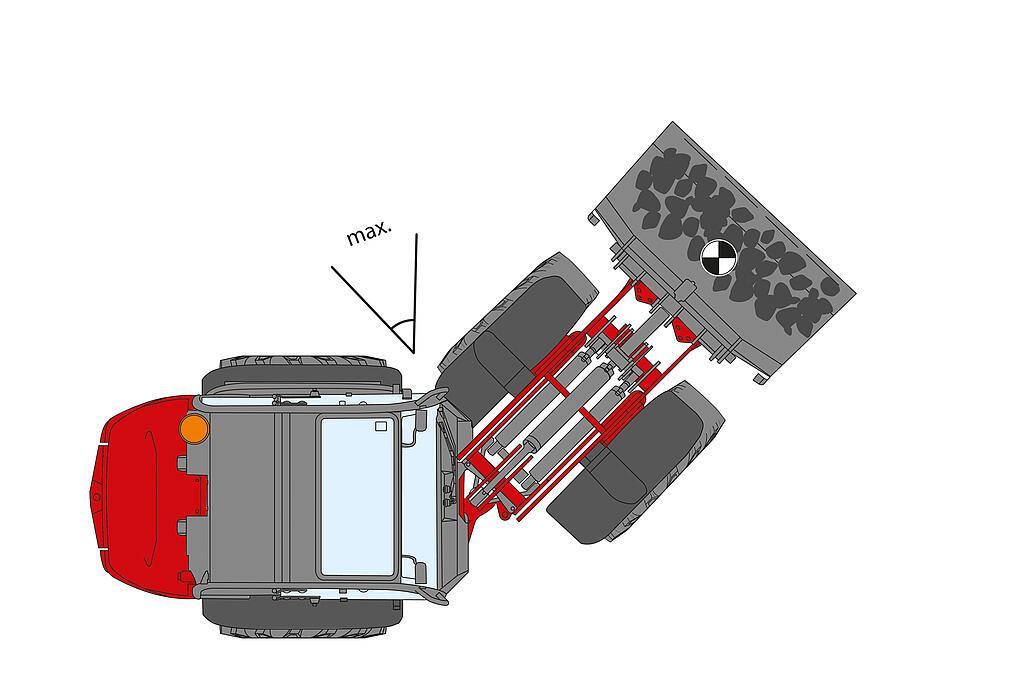

Gut zu wissen: Kipplasten, die im geknickten Zustand ermittelt wurden, sind stark abhängig vom Knickwinkel der Maschine. Weidemann ermittelt diese Werte im voll eingeschlagenen Zustand. Bitte beachten Sie beim Vergleich mit anderen Herstellern dazu den angewendeten Knickwinkel!
Wenn Sie Kipplasten und Hubkräfte von verschiedenen Herstellern miteinander vergleichen, achten Sie darauf, dass diese gemäß der Norm ISO 14397-1 und 2 ermittelt wurden!
Allgemeine Hinweise
Achtung: Die Kipplast verändert sich durch die verschiedenen Ausstattungsmerkmale einer Maschine (wie z. B. Fahrerstand / Kabine, Heckgewicht, Motor, Reifen, etc.). Das Eigengewicht der unterschiedlichen Anbaugeräte spielt hier natürlich ebenfalls eine Rolle.
Wichtig zu beachten
Gut zu wissen: Kipplasten, die im geknickten Zustand ermittelt wurden, sind stark abhängig vom Knickwinkel der Maschine. Weidemann ermittelt diese Werte im voll eingeschlagenen Zustand. Bitte beachten Sie beim Vergleich mit anderen Herstellern dazu den angewendeten Knickwinkel!

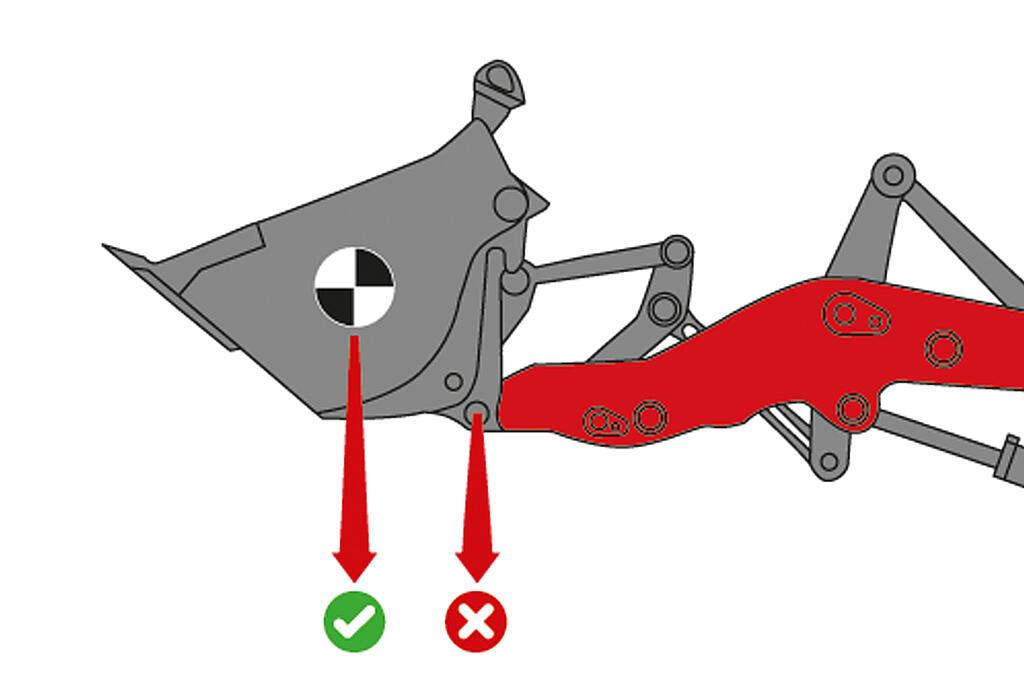

Weidemann ermittelt diese Werte gemäß Norm im Schwerpunkt der Schaufel – nicht im Drehpunkt!
|
|

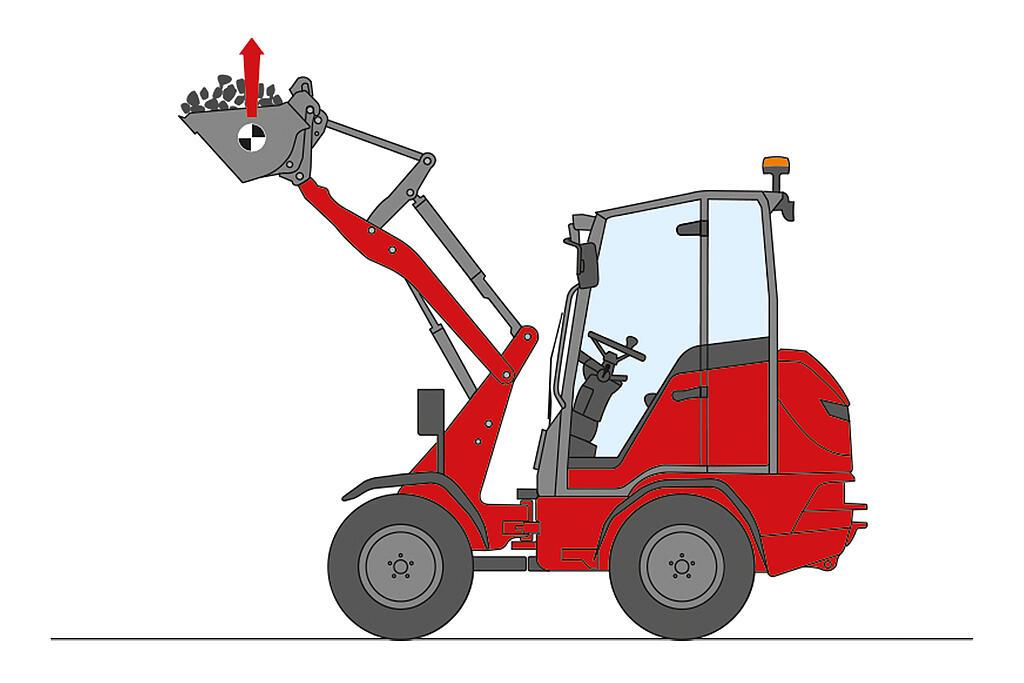

Die maximale Hubkraft im Schaufelschwerpunkt wird von Weidemann wie folgt gemessen:
|
|

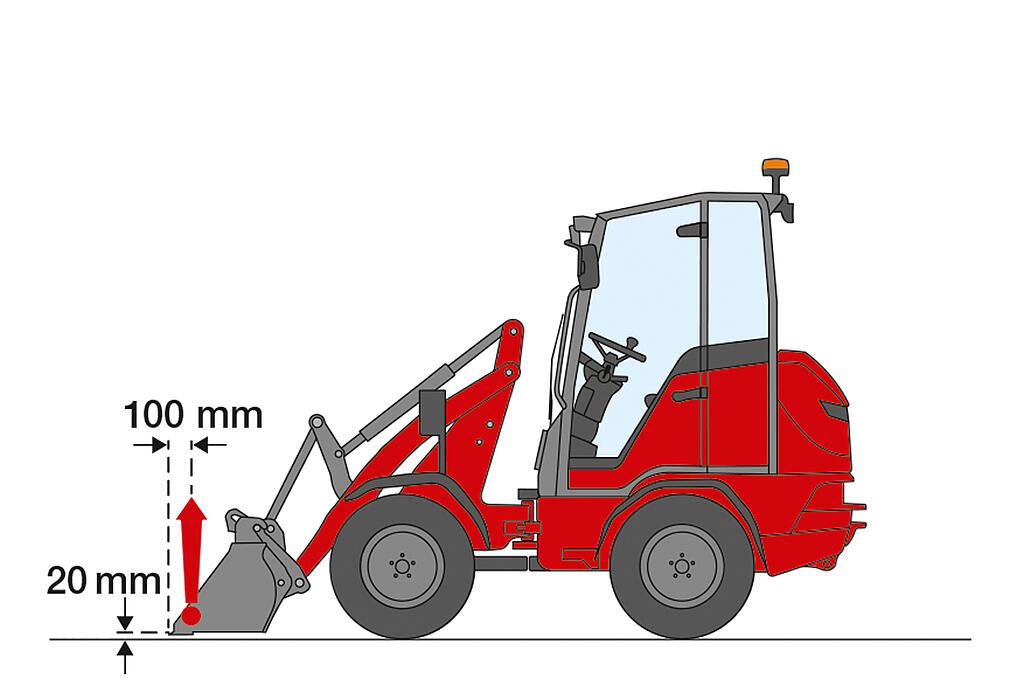

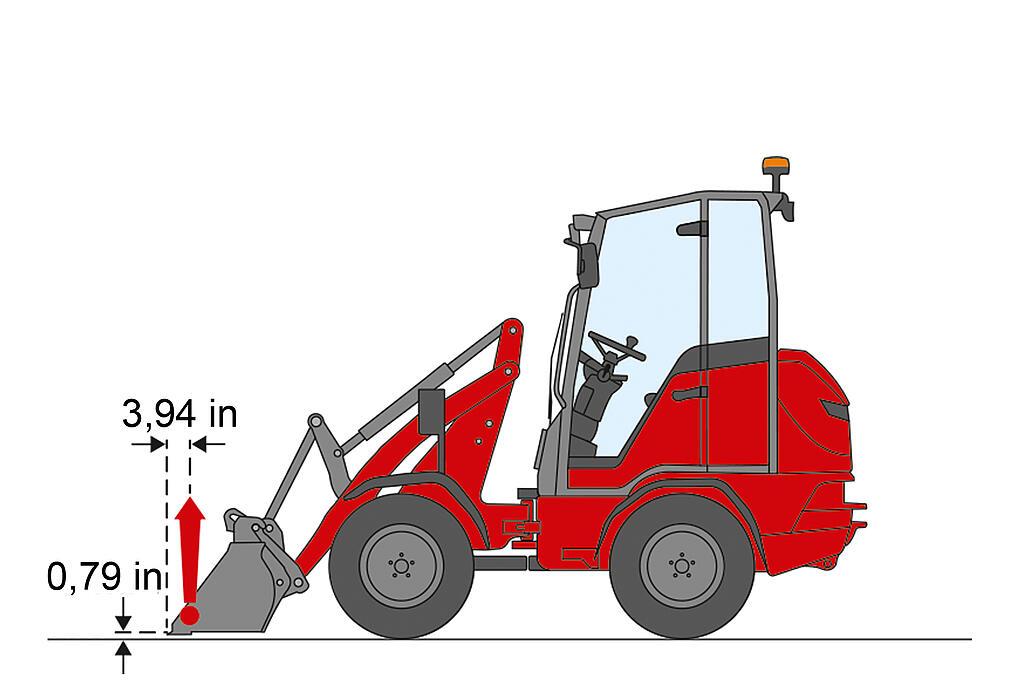

Die maximale Reißkraft an der Schaufelkante unten wird von Weidemann gemäß der Norm ISO 14397-2 gemessen, das bedeutet:
|
|

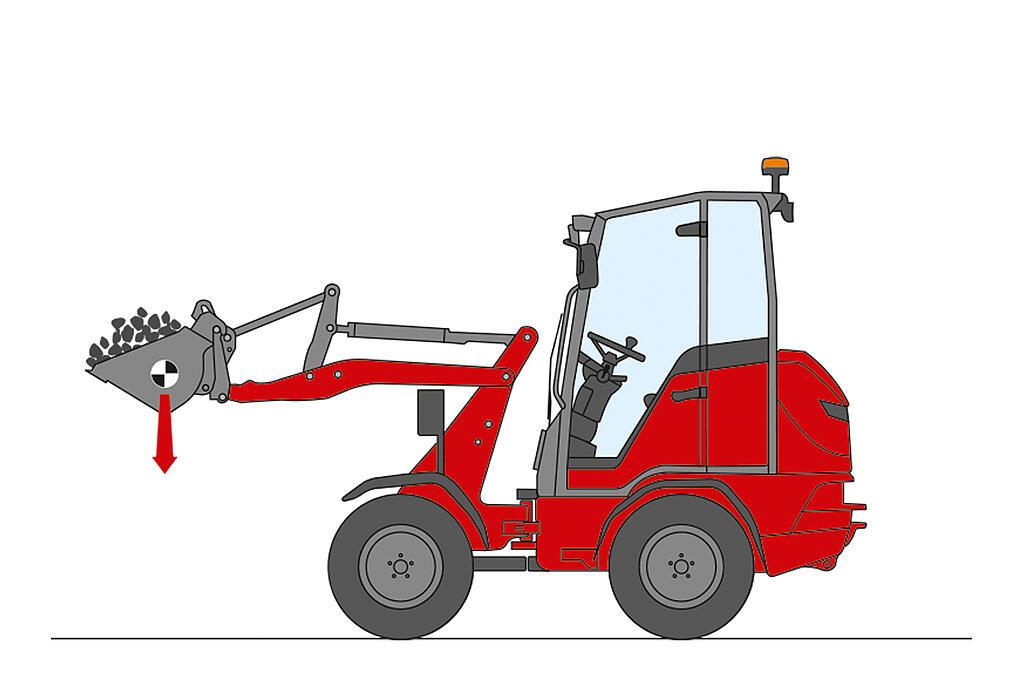

Das maximale Belastungsgewicht einer Maschine nennt man Kipplast. Diese wird erreicht, wenn die Hinterräder der Maschine den Bodenkontakt verlieren. Die Kipplast wird von Weidemann nach der Norm ISO 14397-1 gemessen, das bedeutet:
|
|

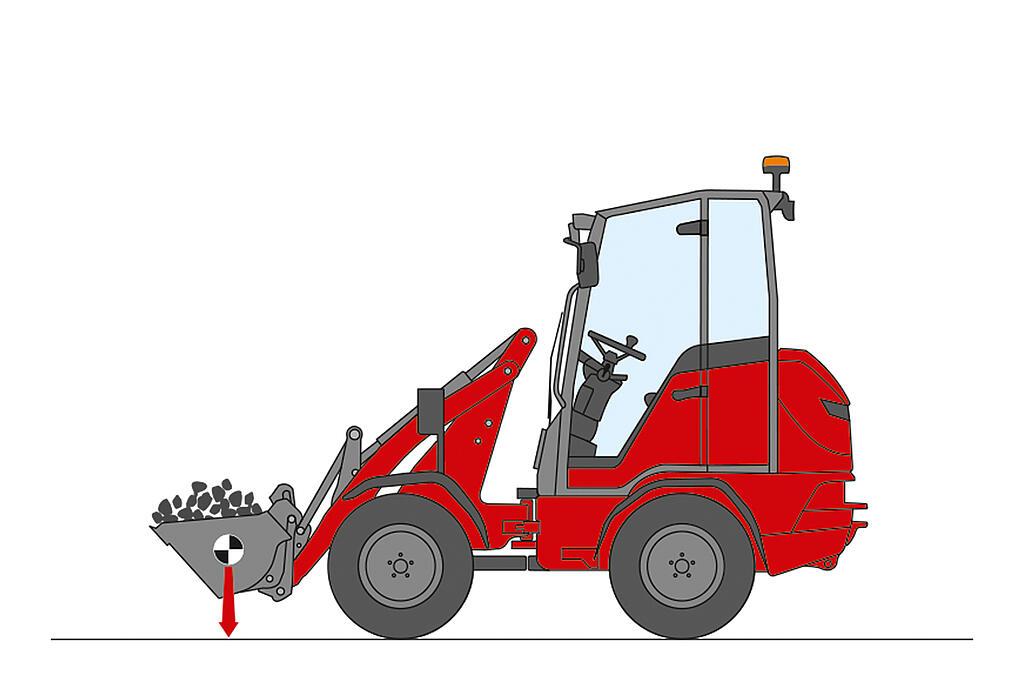

Das maximale Belastungsgewicht einer Maschine nennt man Kipplast. Diese wird erreicht, wenn die Hinterräder der Maschine den Bodenkontakt verlieren. Die Kipplast in unterster Position wird von Weidemann wie folgt gemessen:
|
|

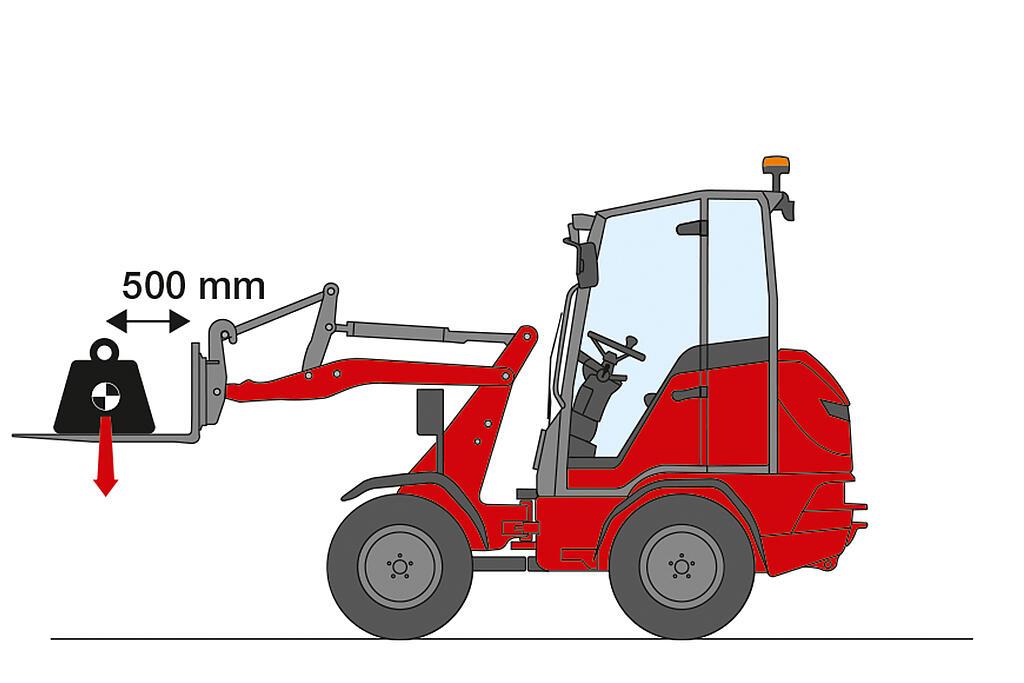

Das maximale Belastungsgewicht einer Maschine nennt man Kipplast. Diese wird erreicht, wenn die Hinterräder der Maschine den Bodenkontakt verlieren. Die Kipplast wird von Weidemann nach der Norm ISO 14397-1 gemessen, das bedeutet:
|
|

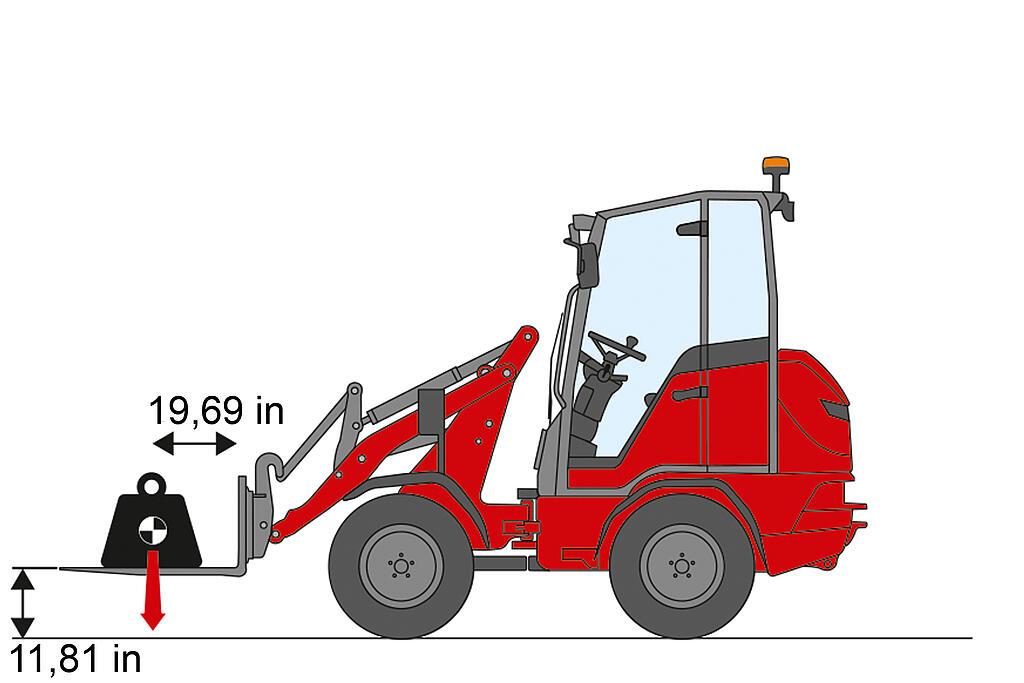

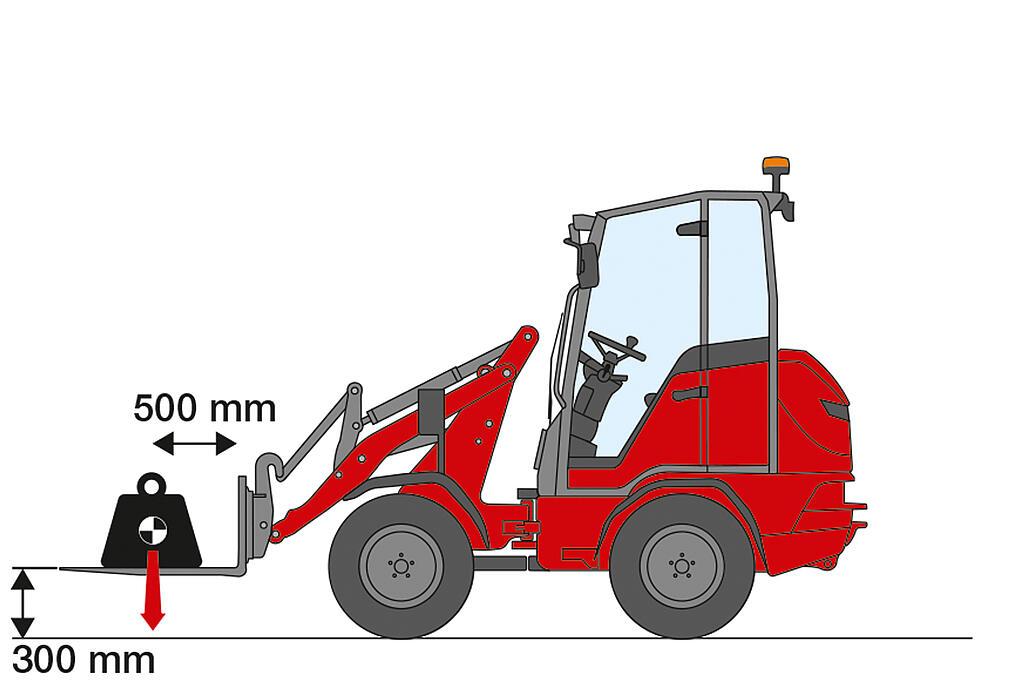

Das maximale Belastungsgewicht einer Maschine nennt man Kipplast. Diese wird erreicht, wenn die Hinterräder der Maschine den Bodenkontakt verlieren. Die Kipplast in Transportstellung wird von Weidemann wie folgt gemessen:
|
Bei bestimmungsgemäßer Verwendung des Laders variieren die Ganzkörpervibrationen von unter 0,5 m / s² bis zu einem kurzfristigen Maximalwert.
Es wird empfohlen, bei der Berechnung der Vibrationswerte nach ISO/TR 25398:2006, die in der Tabelle angegebenen Werte zu verwenden. Dabei sind die tatsächlichen Einsatzbedingungen zu berücksichtigen.
Teleskoplader sind wie Radlader nach Betriebsgewicht einzuordnen.
Hand-Arm-Vibrationen: Die Hand-Arm-Vibrationen betragen nicht mehr als 2,5 m / s²
Ganzkörpervibrationen: Diese Maschine ist mit einem Fahrersitz ausgerüstet der die Anforderung von EN ISO 7096:2000 erfüllt.
| Ladeart | Typische Betriebsbedingung | Mittelwert in [m/s2] | Standardabweichung (s) in [m/s2] | ||||||
|
| ||||||||
| Kompakt-Radlader Betriebsgewicht < 4500kg | Load & carry (Lade- und Transportarbeiten) |
|
| ||||||
| Radlader Betriebsgewicht > 4500kg | Load & carry (Lade- und Transportarbeiten) |
|
| ||||||
| Einsatz in der Gewinnung (raue Einsatzbedingungen) |
|
| |||||||
| Überführungsfahrt |
|
| |||||||
| V-Betrieb |
|
|
