ecs (Easy Coupler System)

Das Wechseln von Anbaugeräten mit Zusatzfunktion leicht gemacht!

Landwirtschaftliche Hof- und Radlader sind mobile Arbeitsmaschinen, bei denen der Wechsel der Anbaugeräte zumeist über eine hydraulische Verriegelung zwischen Koppelrahmen und Anbaugerät vom Fahrerplatz aus erfolgt. Bei Anbaugeräten, die eine hydraulische Zusatzfunktion beinhalten, ist eine hydraulische Ölversorgung über den 3. Steuerkreis erforderlich. Dazu muss der Maschinenführer seinen Arbeitsplatz verlassen und den Koppelvorgang manuell oder halbautomatisch durchführen. Am Markt existieren bereits vollautomatische Systeme, bei denen der Fahrer nicht absteigen muss. Diese beinhalten aber in Ihrer Ausführung häufig eine hohe Komplexität und sind preislich für den Endanwender eher uninteressant.

Vor diesem Hintergrund hat sich Weidemann zur Entwicklung der vollautomatischen Wechselvorrichtung für den dritten Steuerkreis entschieden, genannt ecs (Easy Coupler System). Gemäß unserer Recherche werden bis zu 75% aller Anbaugeräte mit Zusatzfunktion lediglich mit einem dritten Steuerkreis betrieben. Deshalb wurde in der Entwicklung des ecs bewusst der Schwerpunkt auf eine einfache, robuste und kostenoptimierte Ausführung gelegt mit dem Ziel, dem Anwender den Zugang zu dieser probaten Lösung großflächig zu ermöglichen. Des Weiteren wird der Komfort und die Arbeitssicherheit mit dem ecs deutlich verbessert.

Zuverlässige Funktionsweise

Die technische Umsetzung des ecs erfolgt einfach und zuverlässig:

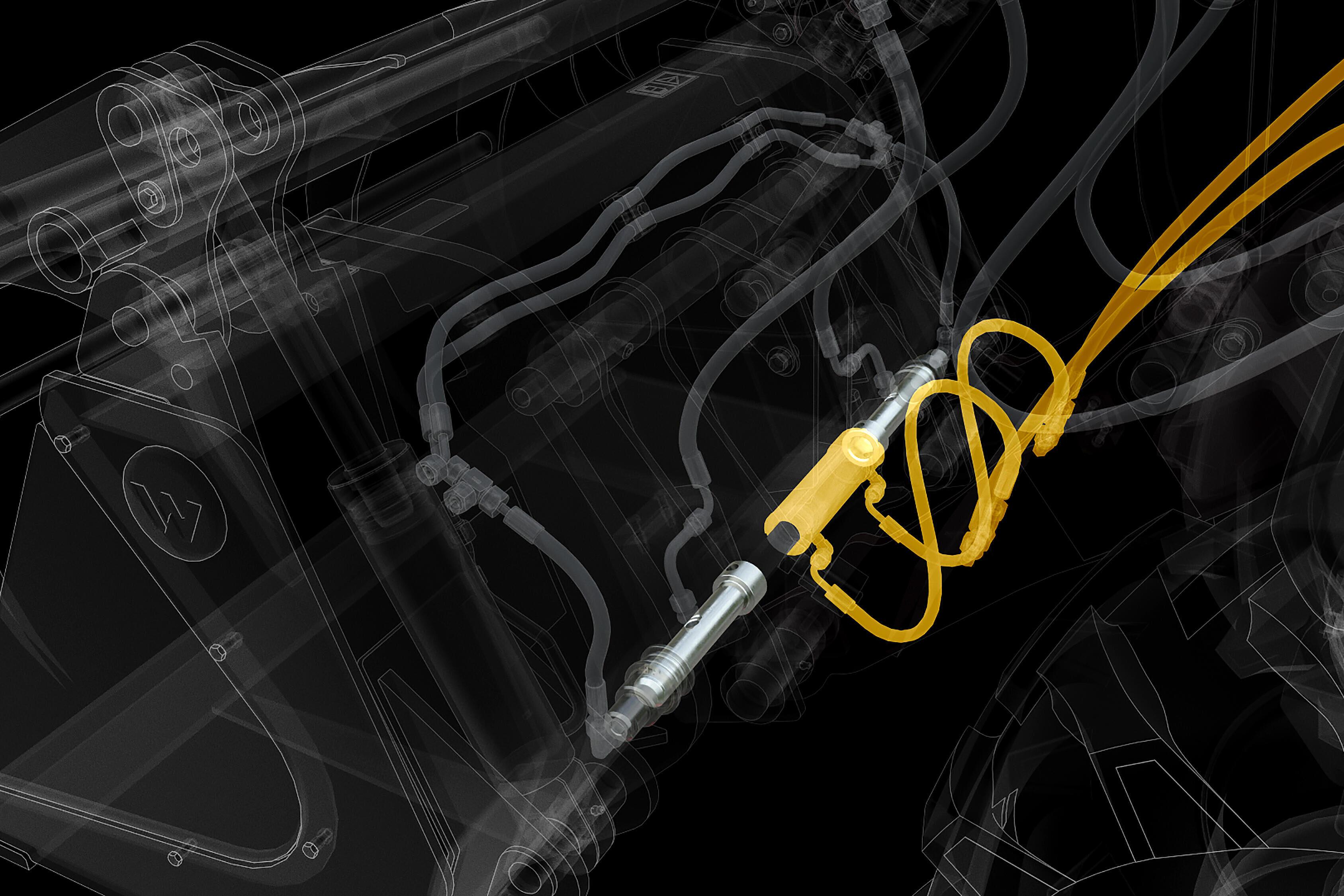

Durch einen zusätzlichen hydraulischen Abzweig im Bereich der Hydraulikkupplungen, die auf der Zugstange positioniert sind, läuft das Hydrauliköl direkt zur Werkzeugaufnahme.

Zuverlässige Funktionsweise

Das Öl fließt in den Verriegelungsbolzen und verbindet sich automatisch über die „Flat-Face Hydraulikkupplung“ mit dem Anbaugerät.

Zuverlässige Funktionsweise

Das Hydrauliköl wird hierbei also direkt in einen der beiden Verriegelungsbolzen eingebracht und über eine axiale Bohrung zum Gerät geführt.
Somit erfolgt die Verbindung der Ölkreisläufe automatisch, sauber, umweltfreundlich und sicher – und dieses sogar unter Druck.

Zuverlässige Funtkionsweise

Der Rücklauf geschieht dementsprechend über den zweiten Verriegelungsbolzen. Die ursprünglichen Hydraulikkupplungen auf der Zugstange der Maschine bleiben vorhanden, somit besteht jederzeit die Möglichkeit, alternativ auch ein Anbaugerät zu betreiben, welches noch nicht über das ecs verfügt.

Zuverlässige Funktionsweise

Beim Ablegen des Anbaugerätes werden die Verriegelungsbolzen ganz normal eingefahren und die hydraulische Verbindung wird automatisch getrennt.
Hier ergibt sich ein weiterer Vorteil für die Sicherheit: Ein versehentliches Abreißen von Hydraulikschläuchen, die vor dem Ablegen des Anbaugerätes vergessen wurden, ist ausgeschlossen. Auch ein Spannen oder Abknicken von Schläuchen beim Bewegen des Anbaugerätes gehört mit dem ecs der Vergangenheit an.

Sicherheit und Komfort.

Laut Statistik werden die meisten Unfälle durch das Auf- und dem Absteigen vom Hof- und Radlader verursacht. Mit dem ecs von Weidemann wird dieser Vorgang bis zu 10 mal und mehr pro Tag reduziert und somit das Unfallrisiko deutlich gemindert. Insbesondere bei Minustemperaturen werden weitere Unfälle während des manuellen Kupplungsvorganges durch unser Schnellkuppelsystem ebenfalls vermieden. Die Effizienz der eingesetzten Maschine im täglichen Workflow kann mit dem ecs ebenfalls gesteigert werden.

ecs (Easy Coupler System)

Weidemann Hoftrac 1390 mit Kehrmaschine und Greifschaufel

Effizient und selbsterklärend.

Ein weiterer Vorteil dieses Systems ist, dass der Gerätewechsel nahezu ohne Zeitverlust stattfinden kann. Die Standzeiten des Laders werden verringert, die Produktivität steigt und der Fahrer kann sich voll und ganz auf seine eigentliche Arbeit konzentrieren, da der Wechsel zwischen hydraulisch angetriebenen Anbaugeräten nun ebenso kurz dauert, wie das Wechseln von herkömmlichen Anbaugeräten, wie zum Beispiel von Erdschaufeln oder Palettengabeln.

Die Bedienphilosophie des Easy Coupler System ist ebenfalls denkbar einfach und selbsterklärend: Es muss kein zusätzlicher Knopf oder Hebel für die Verbindung des hydraulischen Steuerkreises betätigt werden. Das Hydrauliksystem der Arbeitsmaschine verbindet sich beim Ausfahren des Verriegelungsbolzens vollautomatisch mit dem des Anbaugerätes und ist sofort einsatzbereit. Es handelt sich um eine sehr komfortable und sichere Anwendung, die die täglichen Werkzeugwechsel en passant und mit Freude erledigen lässt. Sowohl das kraftaufwändige und „nervige“ Kupplungsverfahren der Steckverbindungen entfällt als auch das Abwischen von öligen Händen.
